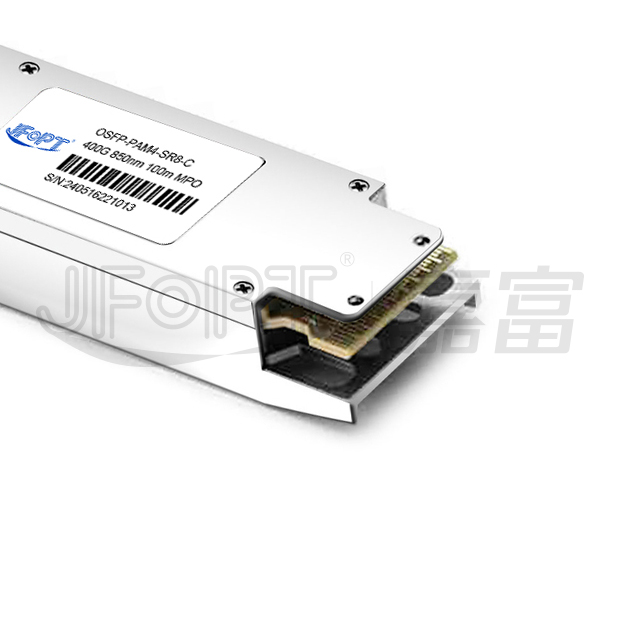

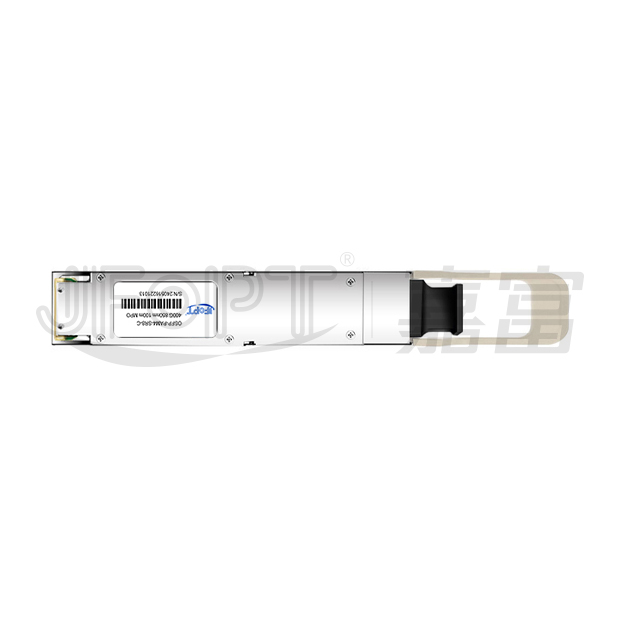

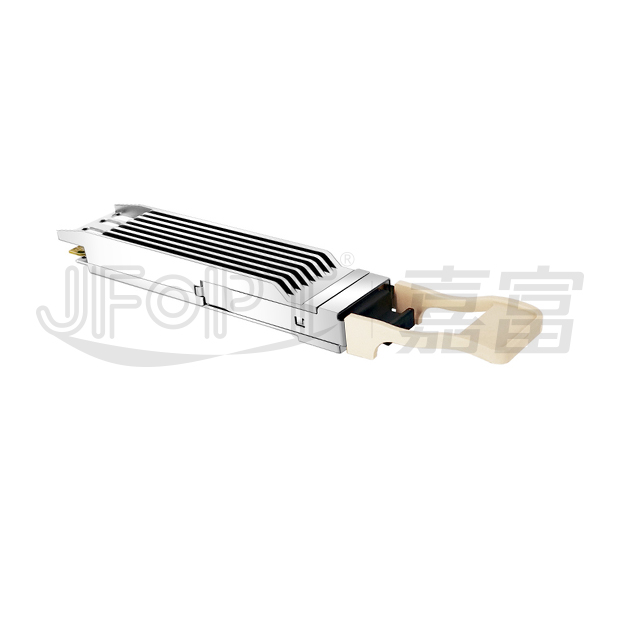

OSFP 400G(8x50G) 850nm 100m SR8 MPO16光模块
OSFP 400G光模块
型   号:JFTSM-OSFP-400(8x50)-85-01(SR8)-MPO16
分享:
购买咨询
产品详情
相关资料

  产品型号   JFTSM-OSFP-400(8x50)-85-01(SR8)-MPO16   工厂品牌   JFOPT嘉富
  封装形式   OSFP   光口类型   MPO 16C/24C
  最高总速率   400Gbps   每通道速率   53.125Gbps
  OM3最大传输距离   70m   OM4最大传输距离   100m
  工作波长   850nm   工作电压   3.3V
  光纤型号   MMF   纤芯尺寸   50/125
  发射器类型   VCSEL   接收器类型   PIN
  发射功率   -6.5~4.0dBm   接收灵敏度   -6.5dBm
  数字诊断(DOM)   YES   接收过载   4dBm
  功耗   <12W   支持协议   400G BASE-SR8 ethernet
  工作温度(商业级)   0℃~+70℃   储存温度(商业级)   -40℃~+85℃




生产线介绍
PRODUCTION LINE INTRODUCTION


JFOPT嘉富持续投入光模块生产领域,产品覆盖1*9、SFP、10G、25G、100G、200G、400G、800G GPON/EPON/XG/XGSPON OLT等全系列光模块。同时为下游同行提供TOSA、ROSA、BOSA等光器件半成品解决方案。JFOPT嘉富生产线具备日产量一万只光模块、两万只光器件的能力。此外,JFOPT嘉富光模块拥有业界领先的耐高温、抗干扰特性,广泛应用于计算中心、运营商、交通安防、电力设施等行业领域。




产品介绍
PRODUCT PRESENTATION

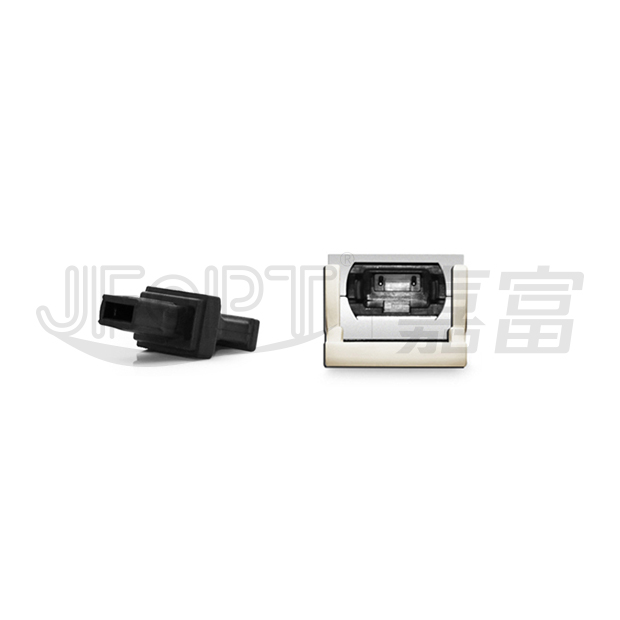

JFOPT OSFP 400G (8x50G) 850nm 100m SR8 MPO 16光模块是一款面向400Gbps SR8应用的八通道可插拔光纤模块,通过OM3光纤支持最远70米、OM4光纤支持最远100米的短距离数据通信与互连,每通道传输速率达53.125Gbps;该模块配置MPO-16光学接口,在850nm标称波长下工作于多模光纤系统,其电气接口采用60针金手指连接器,确保在高速网络环境中无缝集成。





光模块系列产品
TRANSCEIVER SERIES PRODUCTS






生产及检测设备
PRODUCTION & TESTING EQUIPMENT






产品特点
FEATURES

Hot-pluggable OSFP form factor Data rate 106.25 Gb/s PAM4 per lane
4x106Gbps PAM4 transmitter and PAM4 receiver 4 channels 850nm VCSEL laser array and 4 channels PIN photo-detector array
Maximum link length of 30m on OM3 MMF and 50m on OM4 MMF Digital diagnostics functions are availablevia the I2C interface
Single 3.3V power supply and power dissipation<9W MPO-12 connector
Operating case temperature:0℃~+70℃




应用范围
APPLICATION

400G BASE-SR8 ethernet




符合标准
STANDARD COMPLIANCE





绝对最大额定值
ABSOLUTE MAXIMUM RATINGS

Parameter Symbol Min. Max. Unit
Power supply voltage VCC -0.5  +3.6  V
Storage temperature TC -40  +85
Relative humidity RH 85  %

These values represent the damage threshold of the module.Stress in excess of any of the individual absolute maximum ratingscan cause immediate catastrophic damage to the module even if all other parameters are within recommended operating conditions.






推荐的操作环境
RECOMMENDED OPERATING ENVIRONMENT

Parameter Symbol Min Typical Max Unit
Power supply voltage VCC 3.15 3.30 3.45 V
Operating case temperature Tca 0 - 70


Recommended operating environment specifies parameters for which the electrical and optical characteristics hold unless otherwise noted.






电气特性
ELECTRICAL CHARACTERISTICS

Parameter Symbol Min Typical Max Unit Notes
Data rate per lane DR - 53.125 - Gbps -

Transmitter

Single ended output voltage tolerance - -0.3 - 4.0  V -
Common mode voltage tolerance - 15 - - mV -
Input differential impedance Rin - 100 - Ω -
Differential input voltage swing Vin 300 - 1100 mV -
Tx fault VoL -0.3 - 0.4 V At 0.7mA

Receiver

Single ended output voltage tolerance - -0.3 - 4.0  V -
Differential output swing Vout 300 - 900 mV -
Output differential impedance Rout - 100 - Ω -

The following electrical characteristics are defined over the recommended operating environment unless otherwise specified.






光学特性
OPTICAL CHARACTERISTICS

Parameter Symbol Min Typical Max Unit Notes

Transmitter

Center Wavelength λ 820 850 880 nm -
RMS spectral width Pm - - 0.6 nm 1
Average optical power Po -6.5 - 4 dBm 2
Extinction ratio ER 3.0  - - dBm -
Optical modulation amplitude OMA -4.5 - 3 dB -
Transmitter and dispersion eye closure TDECQ - - 4.5 dB -
Optical return loss tolerance ORL - - 12 dB -

Receiver

Center wavelength λ 820 - 880 nm -
Average receive power,each lane - -8.4 - 4 dBm -
Receive power(OMAouter),each lane - - - 3 dBm -
Receiver sensitivity(OMAouter),each lane Psens - - -6.5 dBm 3
LOS asserted Lsa -30 - - dBm -
LOS de-asserted Lda - - -10 dBm -
LOS hysteresis Lh 0.5 - - dB -

Note:
[1]Trade-offs are available between spectral width,center wavelength and minimum OMA.
[2]The optical power is launched into MMF
[3]BER=2.4E-4;PRBS31Q@26.5625GBd


The following optical characteristics are defined over the recommended operating environment unless otherwise specified.

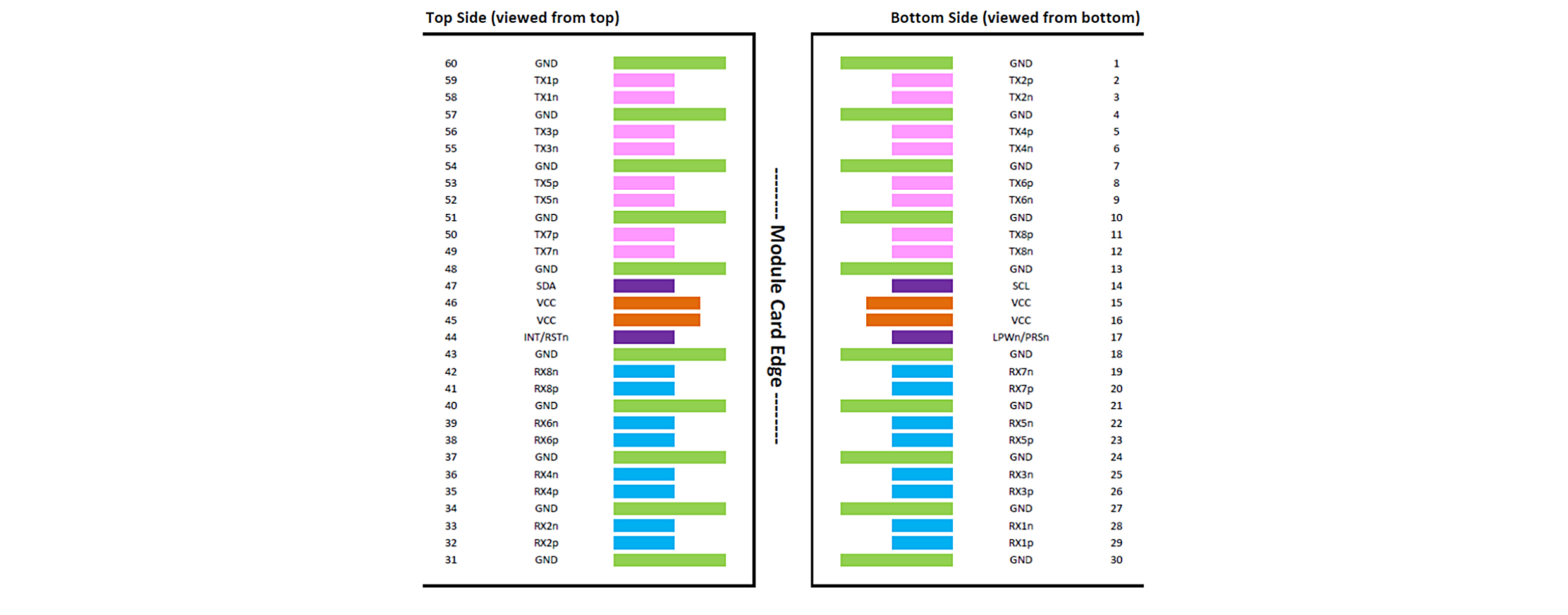

OSFP 收发器电气焊盘布局
OSFP TRANSCEIVER ELECTRICAL PAD LAYOUT







引脚定义
PIN DEFINITIONS

Pin Symbol Name/Description
1 GND Ground
2 TX2p Transmitter data non-inverted
3 TX2n Transmitter dataInverted
4 GND Ground
5 Tx4p Transmitter data non-inverted
6 TX4n Transmitter data inverted
7 GND Ground
8 TX6p Transmitter data non-inverted
9 TX6n Transmitter data inverted
10 GND Ground
11 TX8p Transmitter data non-inverted
12 TX8n Transmitter data inverted
13 GND Ground
14 SCL 2-wire serial interface clock
15 VCC +3.3V power
16 VCC +3.3V power
17 LPWn/PRSn Low-power mode/module present
18 GND Ground
19 RX7n Receiver data inverted
20 RX7p Receiver data non-inverted
21 GND Ground
22 RX5n Receiver data inverted
23 RX5p Receiver data non-inverted
24 GND Ground
25 RX3n Receiver data inverted
26 RX3p Receiver data non-inverted
27 GND Ground
28 RX1n Receiver data inverted
29 RX1p Receiver data non-inverted
30 GND Ground
31 GND Ground
32 RX2p Receiver data non-inverted
33 RX2n Receiver data inverted
34 GND Ground
35 RX4p Receiver data non-inverted
36 RX4n Receiver data inverted
37 GND Ground
38 RX6p Receiver data non-inverted
39 RX6n Receiver data inverted
40 GND Ground
41 RX8p Receiver data non-inverted
42 RX8n Receiver data inverted
43 GND Ground
44 INT/RSTn Module interrupt/module reset
45 VCC +3.3V power
46 VCC +3.3V power
47 SDA 2-wire serial interface data
48 GND Ground
49 TX7n Transmitter data inverted
50 TX7p Transmitter data non-inverted
51 GND Ground
52 TX5n Transmitter data inverted
53 TX5p Transmitter data non-inverted
54 GND Ground
55 TX3n Transmitter data inverted
56 TX3p Transmitter data non-inverted
57 GND Ground
58 TX1n Transmitter data inverted
59 TX1p Transmitter data non-inverted
60 GND Ground
