随着光纤通信技术的不断发展，高速局域网和光接入网等市场出现了持续升温，ODC （Out Door Conector）光纤连接器线缆组件正迅速成为标准化的连接器接口。
ODC 连接器作为新一代的光纤拉远无线基站(WCD MA/TD-SCDMA/WiMAX / GSM)度身定制的产品，它能满足 FTTA（光纤到塔顶）方案需求， ODC室外光纤连接器具有结构坚固、连接可靠、防水防尘等特点，广泛用于拉远无线基站FTTA(光纤到塔)以及矿井、传感、电力等室外恶劣环境下的光传输连接。适用于室外环境，可经受严峻的环境条件和恶劣的气候条件。
一、简介
二、特点
三、产品应用
四、性能参数

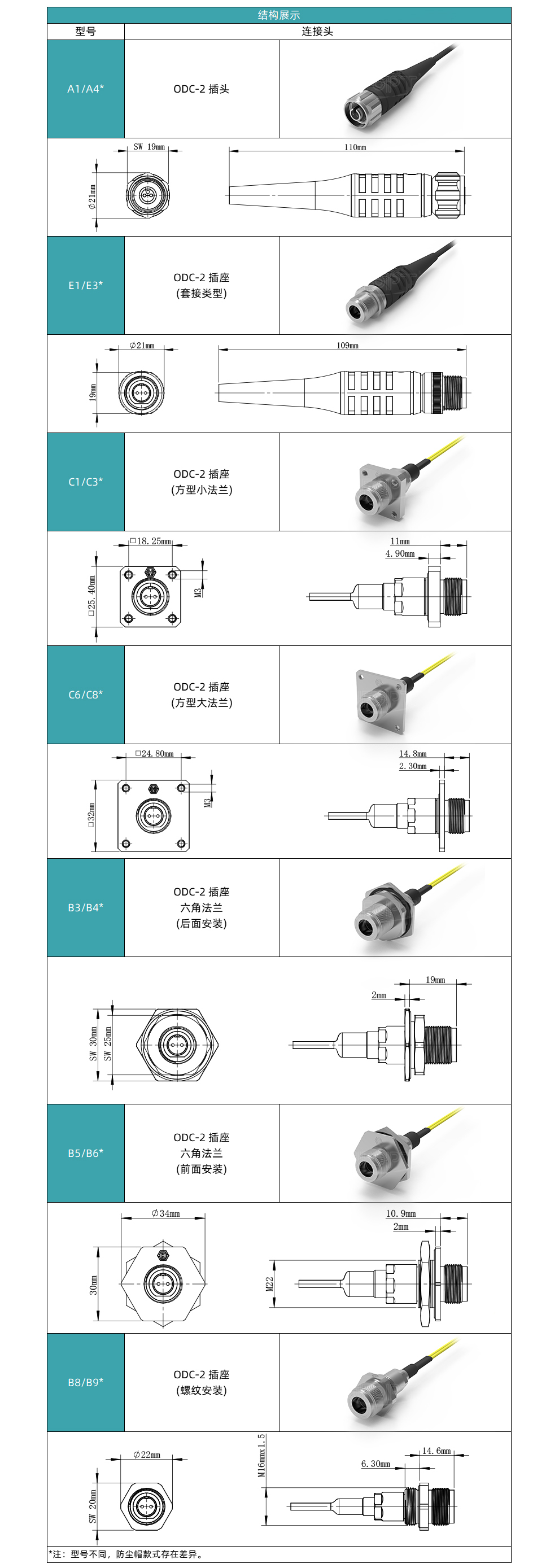

五、结构展示

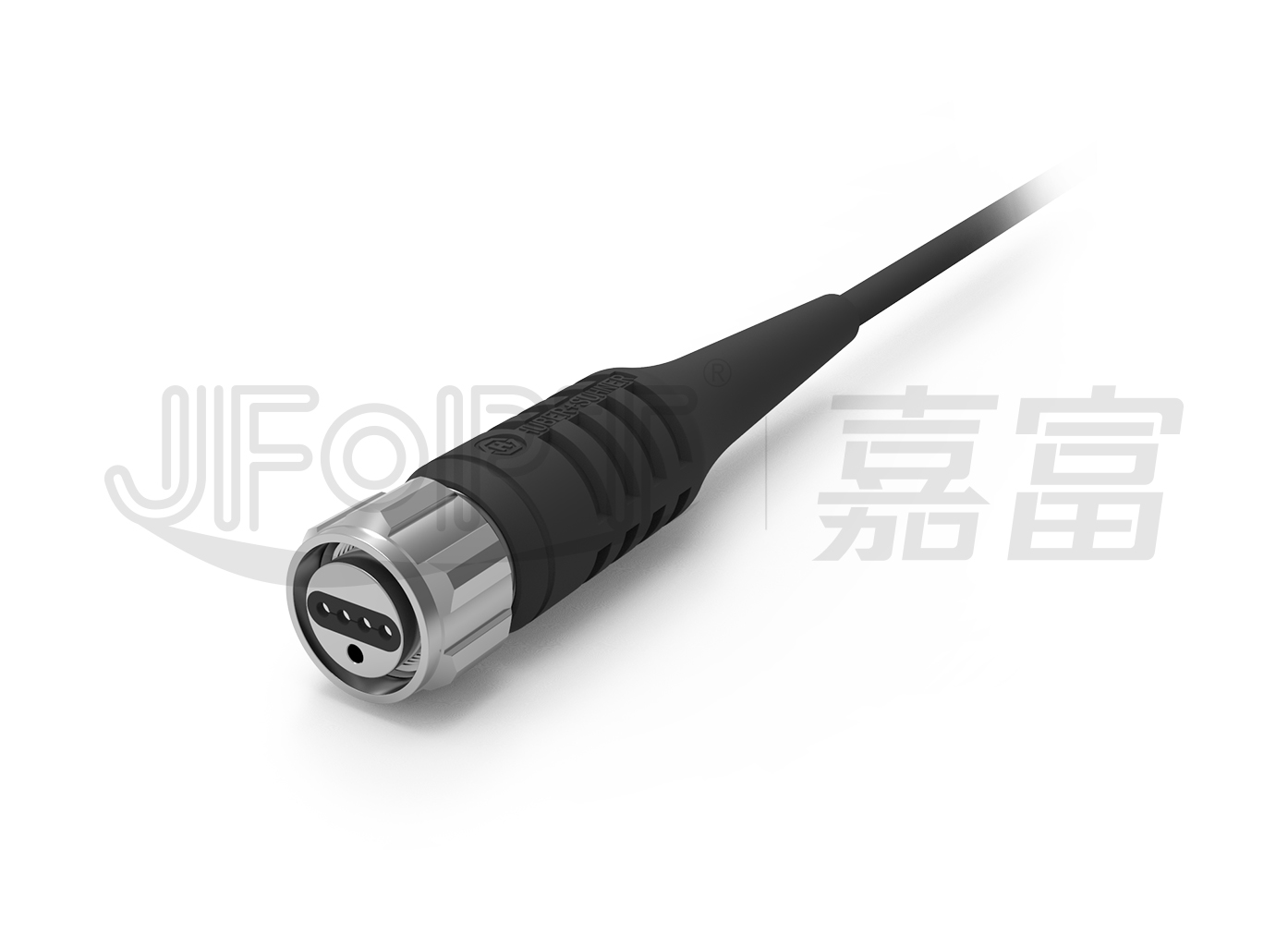

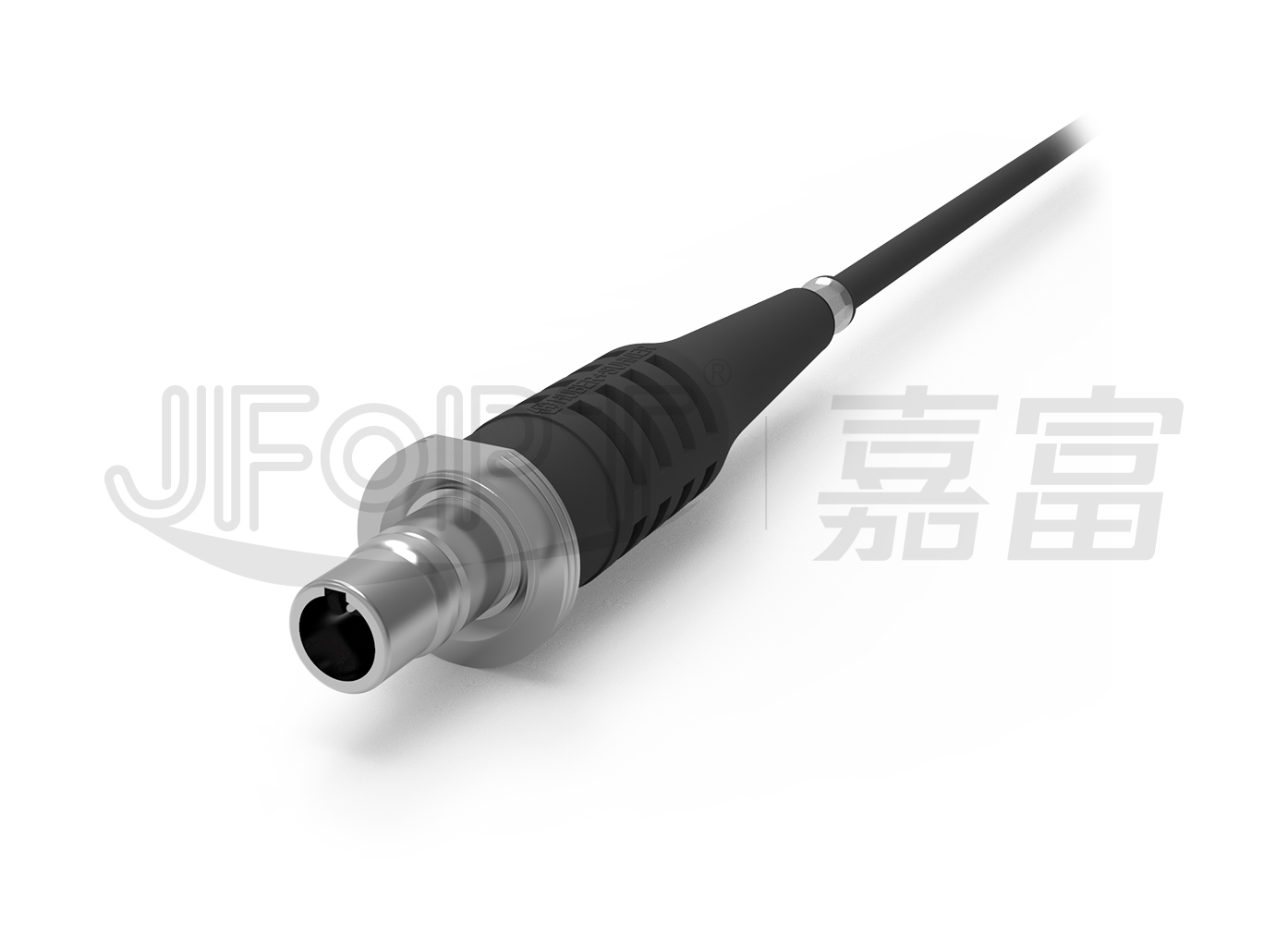

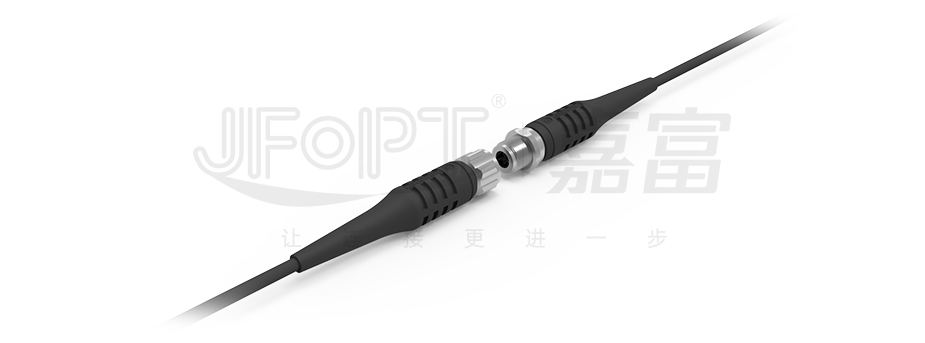

ODC光纤连接器是一款近年来推出的室外特种光纤连接器，采用不锈钢SUS316材质制作，表面钝化处理，具有极强的防锈防腐蚀能力和优秀的机械性能，可在苛酷的条件下使用。该连接器由母头(活动插头)和公头(固定插座)组成,机械螺纹锁紧装置保证长期安全可靠的连接，设计有导向定位插销,可以用单手盲插简单快捷地完成连接安装。
1.接触件采用标准MT插芯接口,MT插芯接口最高可达24芯，性能可靠、操作简单、集成度高；
2.不锈钢SUS316材质制作, 防腐蚀,机械性能好；
3.机械螺纹锁紧机构可保证长期可靠的连接；
4.设计有导向定位插销, 可以用单手盲插简单快捷地完成连接安装；
5.密封设计：具有防尘、防水特点，防护等级能达到IP67；
6.外形小巧，操作方便、坚固耐用；

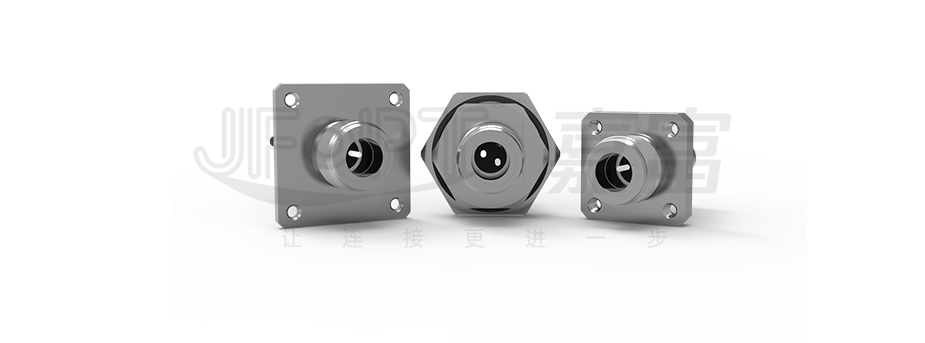

7.穿孔密封设计，可通过螺丝将插座连接头固定在设备上；
8.无需熔接，即插即用，方便快捷；
9.光缆组件可做成多种标准形式的连接头，适用各种使用要求； 组件配接铠甲光缆，抗压耐用；
1.智能变电站控制系统
2.拉远通信基站、FTTA（光纤到塔）
3.航天航空通信系统
4.军用野战通信
5.铁路、矿井、油田通信系统
6.船载监视、控制及通信系统
7.工业应用及军事应用
| 产品性能 | |||||
| 工艺 | 全套陶瓷插芯和套筒 | ||||
| 外框材质 | 镀镍黄铜 | ||||
| 机械性能 | ODC-2插头 | 拉力≤800 N 静态侧载≤30 N |
|||
| ODC-2插座 | 拉力≤30 N | ||||
| 安装扭矩力 | 最小.1 Nm | 最大.2 Nm | |||
| 工作温度1） | IEC 61300-2-22 | -40℃～+85℃ | |||
| 插拔次数 | IEC 61300-2-2 | 1000 次 2） | |||
| 防护等级 | IEC 60529 | IP68 | |||
| 盐雾 | IEC 61300-2-26 | 通过 30 天 | |||
| 振动 | IEC 61300-2-1 | 通过 10-500 Hz/10g | |||
| 震动 | IEC 61300-2-9 | 通过 100 g | |||
| 1）由光缆型号决定 2）反复清洁 | |||||
| 光学性能 | ||||||
| 插入损耗 IEC61300-3-34 |
单模 | 典型值≤0.20dB | 97% ≤0.45dB | |||
| 多模 | 典型值 ≤0.20dB | 97% ≤0.50dB | ||||
| 回波损耗 | 单模 | ≥50dB | - | |||
