通光笔测试漏光问题解析
日期:2020-12-03
用通光笔测试光纤跳线时,常会遇到跳线漏光的问题,但将漏光跳线重新测试,其参数均合格。而这种问题在单模光纤中尤为明显。


单模跳线测试结果对比

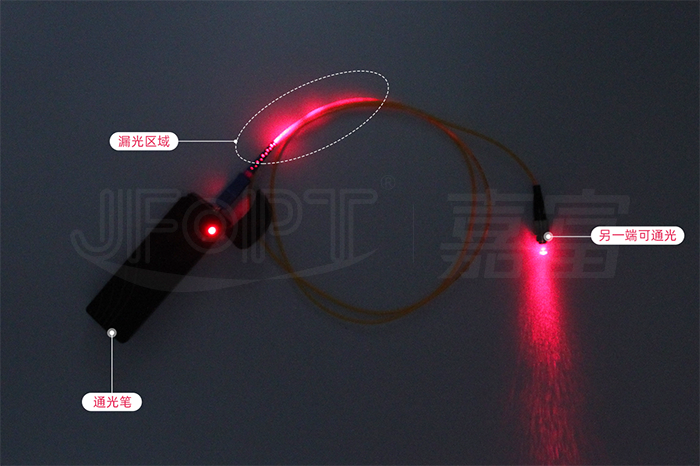

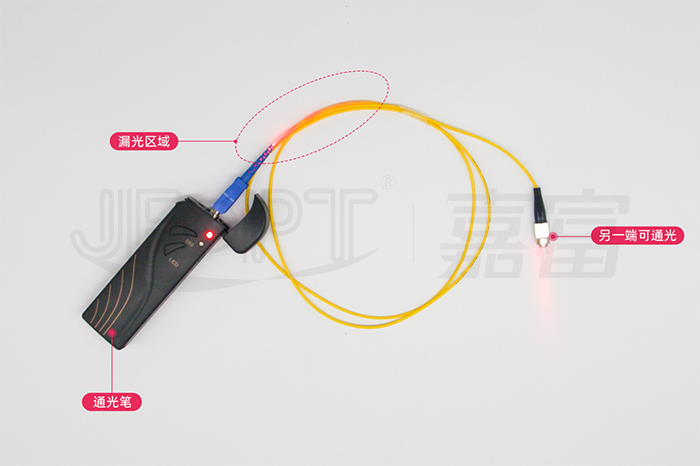

单模光纤跳线通光时,可以看到跳线在靠近通光笔侧有部分漏光的情况(如图1)。漏光情况在较暗的环境下尤为明显(如图2)。
(图1)

(图2)

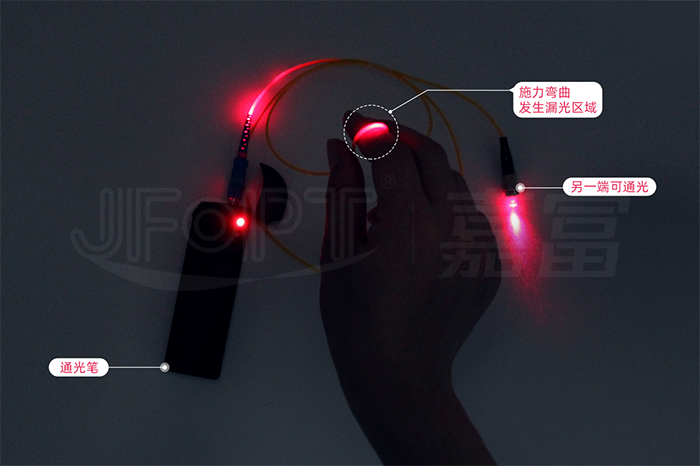

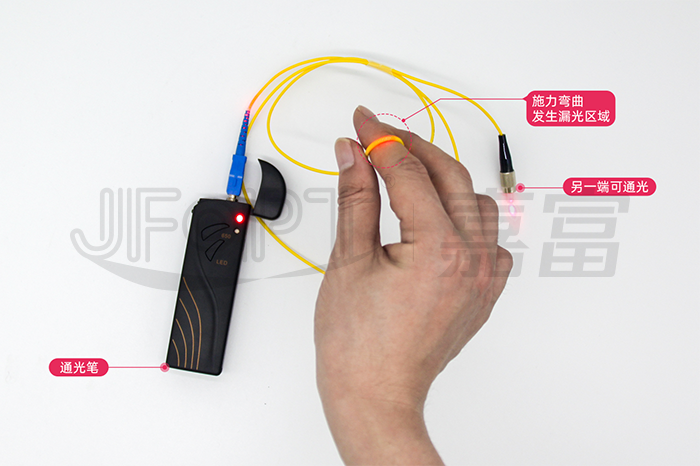

在光纤弯曲过大的地方也会出现严重的漏光现象(如图3)。虽然会有损耗,但是光纤还是可以通光(如图3、4)。
(图3)

(图4)

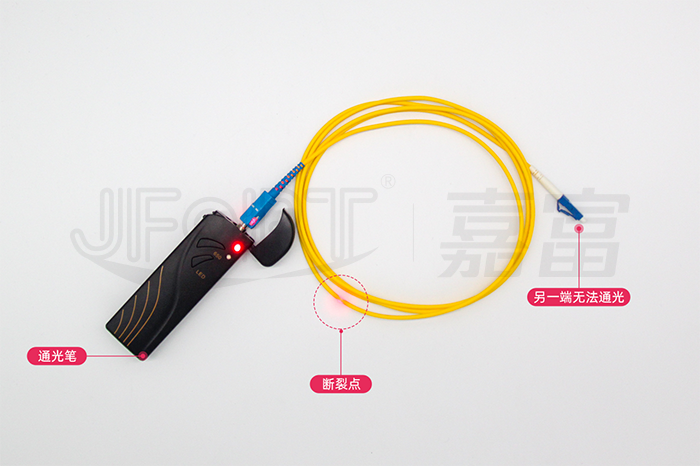

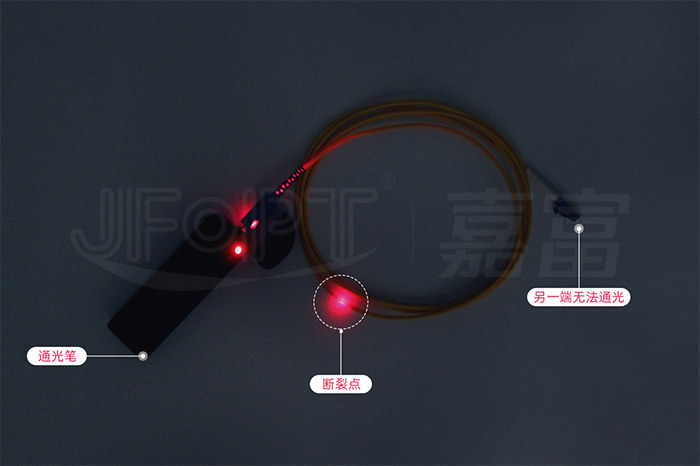

如果跳线中间发生断裂,就会漏光非常严重,光纤无法通光(如图5、6)
(图5)

(图6)


多模跳线测试结果对比

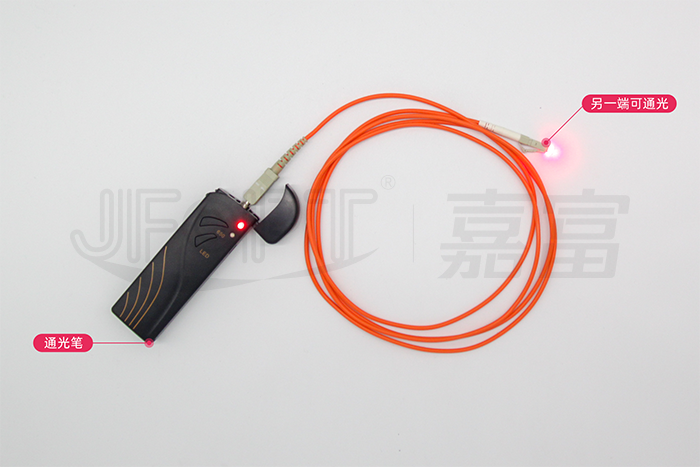

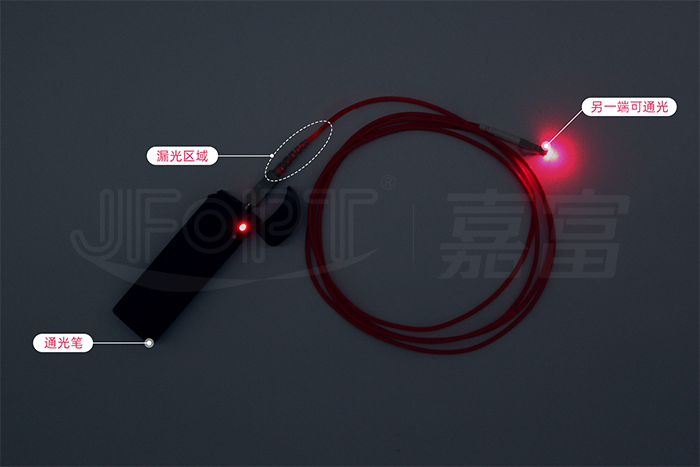

多模光纤跳线通光时,在正常光照条件下,多模跳线没有看到明显的漏光(如图7)。只有在较暗的环境中,才可以看到多模光纤跳线发生了不明显漏光(如图8)。
(图7)

(图8)


JFOPT结合长飞光纤光缆股份有限公司官方说明,对产生漏光的原因做一下解析:
1.通光笔发出的红光是波长为650nm的可见光,而G.652光纤的截至波长一般为1260nm,由于红光的波长小于单模光纤的截至波长,所以红光在光纤中是以多模形式传输。
2.通光笔所发的红光是面光源,面光源的直径大于光纤的内径,通光时会有大量的光在光纤包层中传输,红光的高阶模部分容易从光纤中透射出来。
3.光纤弯折过大的地方因为截面的扭曲可能会破坏全反射发生的条件,因此会有折射光透出来,但剩余的反射光线在经过这个弯折处后会继续在光纤内传播至末端。
因此通光笔测试光纤跳线时,跳线通光单有漏光现象发生属正常现象,无法据此判定跳线本身是否存在品质问题。如需准确判断光纤跳线是否存在质量问题,需要插入损耗和回波损耗测试。
