一、技术架构：多协议支持与场景化设计

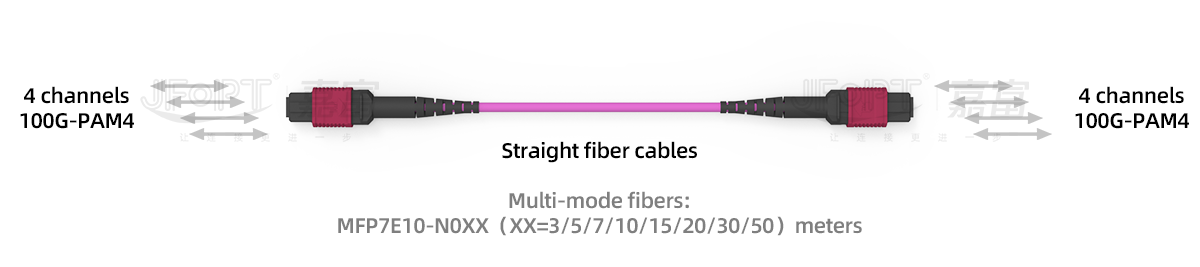

1. MFP7E10系列：短距高密光纤跳线
·光纤类型：支持多模光纤（MMF），适配不同传输距离需求。
·传输速率：覆盖40Gbps至100Gbps，支持高速数据传输。
·连接接口：采用MPO-12/APC连接器，适用于高密度光纤布线系统。
·长度选项：提供3米至50米多种规格，适应不同安装环境。
·应用场景：
交换机间互连（如NVIDIA MMA4Z00-NS DR8收发器）
交换机与网络适配器（如ConnectX-7）或DPU（如BlueField-3）的连接
·优势：低延迟、抗电磁干扰、支持热插拔，兼容NVIDIA光学解决方案。

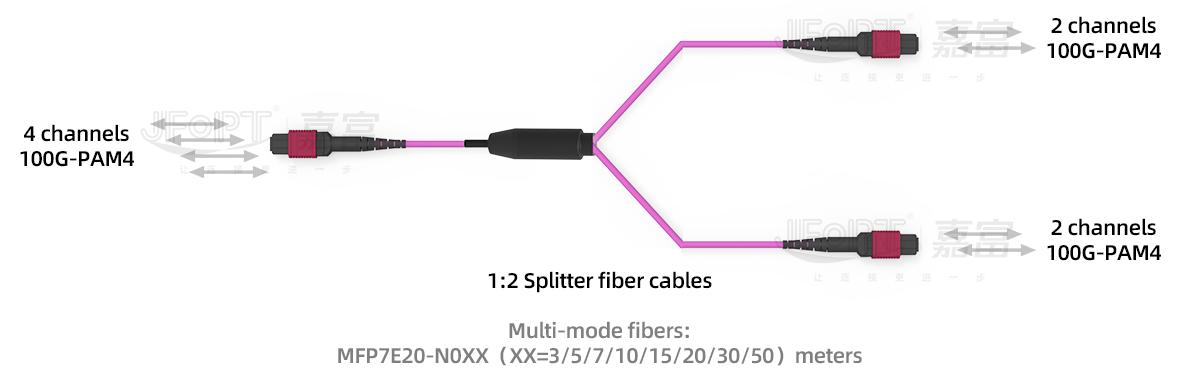

2. MFP7E20系列：多模分光器线缆
·分光设计：4通道至双2通道分光，使用8根活性光纤传输，4根非活性光纤作为增强构件。
·连接器：MPO-12/APC倾斜抛光接头（8度抛光角），减少信号反射。
·传输速率：支持双端口OSFP 800Gbps收发器与两个单端口400Gbps收发器的连接，单通道速率达200Gbps。
·最大传输距离：50米（多模光纤）。
·应用场景：
数据中心短距离高速链路（如OSFP交换机与ConnectX-7适配器的连接）
高性能计算集群内部互联
·优势：高密度布线、低损耗、支持交叉连接（Type-B电缆）。

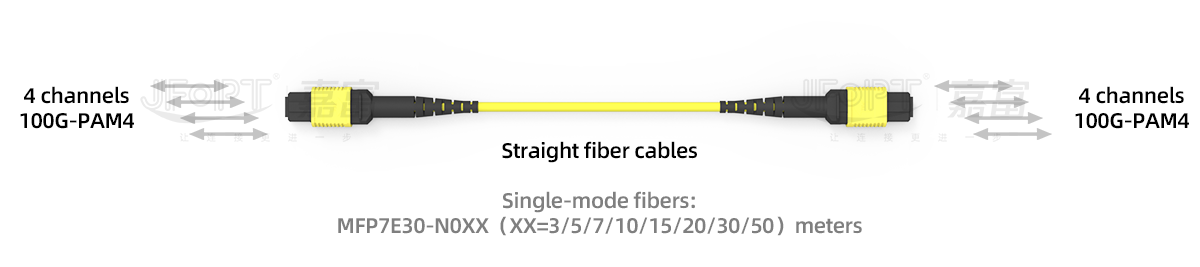

3. MFP7E30系列：长距单模光纤跳线
·光纤类型：单模光纤（OS2），支持长距离传输。
·连接器：12芯MPO-12 APC，支持极性B和低损耗传输。
·传输距离：最长可达100米，符合OFNP阻燃等级。
·应用场景：
机柜内部高密度布线（如400G OSFP DR4/XDR4光模块连接）
空间受限的数据中心环境
·优势：抗弯曲、耐磨损、支持无缝速率升级（如从40G到400G）。

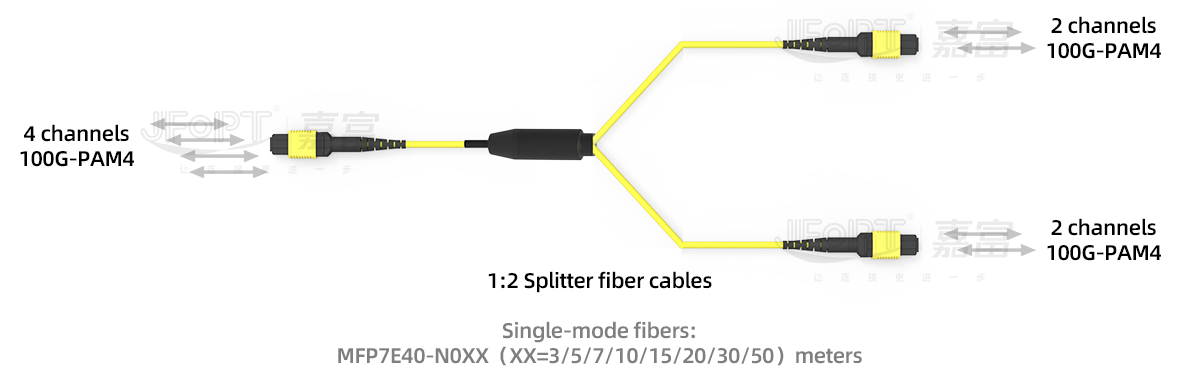

4. MFP7E40系列：单模分光器线缆
·分光设计：4通道至双2通道分光，使用8根活性光纤传输，4根非活性光纤作为增强构件。
·连接器：MPO-12/APC倾斜抛光接头（7度抛光角），优化信号完整性。
·传输速率：支持双端口OSFP 800Gbps收发器与两个单端口400Gbps收发器的连接，单通道速率达200Gbps。
·最大传输距离：50米（单模光纤）。
·应用场景：
数据中心短距离高速链路（如OSFP交换机与BlueField-3 DPU的连接）
存储系统与交换机的互联
·优势：高信号完整性、低插入损耗、支持交叉连接（Type-B电缆）。
二、通用优势与技术规格
·兼容性：
兼容NVIDIA网络适配器（如ConnectX-7）、DPU（如BlueField-3）及OSFP/QSFP112收发器。
支持主流协议（InfiniBand、Ethernet、NVLink）。
耐用性与安全性：
·护套材料：低烟无卤（LSZH），符合Telcordia GR-1435标准。
·连接器设计：推拉式闩锁、防尘盖、ESD防护。
·测试与认证：通过严格的生产测试，确保开箱即用性能和长期可靠性。
三、选型指南：如何匹配业务需求？
1. 传输距离优先：
· 短距（≤50米）：选择MFP7E10（多模）或MFP7E20（分光多模）。
· 长距（50-100米）：选用MFP7E30（单模）或MFP7E40（分光单模）。
2. 协议兼容性：
· InfiniBand/Ethernet混合网络：优先MFP7E10/MFP7E30。
· NVLink超算集群：MFP7E20/MFP7E40分光器线缆。
3. 密度与成本平衡：
· 高密度机柜：MFP7E20/MFP7E40分光器线缆可减少线缆数量30%。
· 预算敏感型项目：MFP7E10多模线缆性价比更高。
四、行业价值：为什么选择英伟达NVIDIA MFP7E系列兼容线缆？
1. 协议生态整合：
· 深度兼容NVIDIA Spectrum-X以太网平台、Quantum-2 InfiniBand交换机及DPU硬件，实现“端到端”低延迟传输。
2. 性能冗余设计：
· 线缆通过Telcordia GR-1435标准测试，支持-40℃至+75℃宽温运行，MTBF（平均无故障时间）超50万小时。
3. 绿色数据中心支持：
· 采用低烟无卤（LSZH）护套材料，符合RoHS环保认证，助力PUE（电能利用效率）优化。
五、未来趋势：线缆技术的下一站
随着AI大模型训练对带宽需求的进一步提升，NVIDIA MFP7E系列兼容线缆已为下一代技术预留升级空间：
· 800Gbps速率：英伟达MFP7E20/MFP7E40分光器线缆可支持双端口800G互联。
· CPO（共封装光学）兼容：线缆设计适配未来硅光子模块与交换机一体化封装趋势。
