![](/vancheerfile/Images/2024/7/20240701135114248.png)

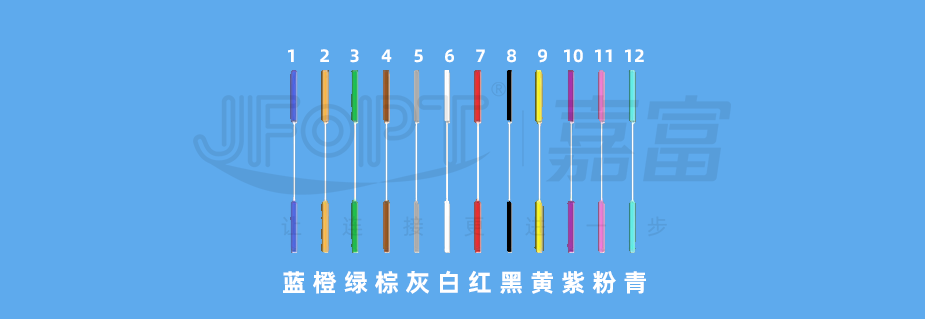

松套管中光纤的色谱顺序(国标纤芯顺序)
![](/vancheerfile/Images/2024/7/2024070113536525.png)

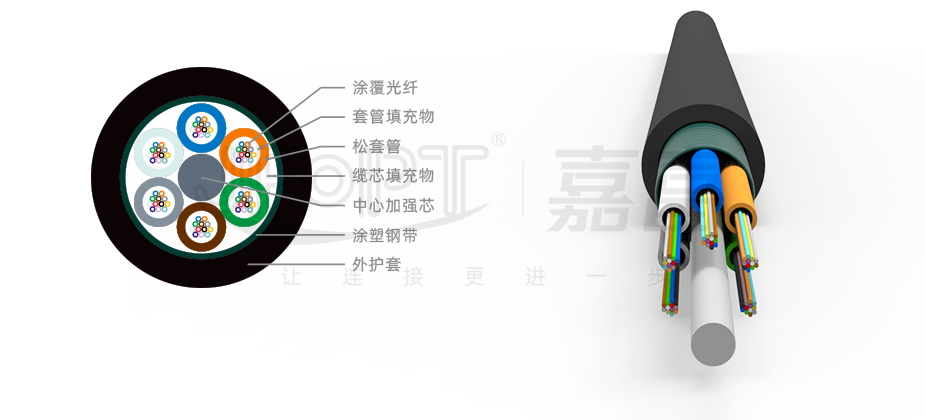

层绞式GYTS光缆中光纤松套管色谱排序
领示色谱
![](/vancheerfile/Images/2024/7/20240701135459571.png)

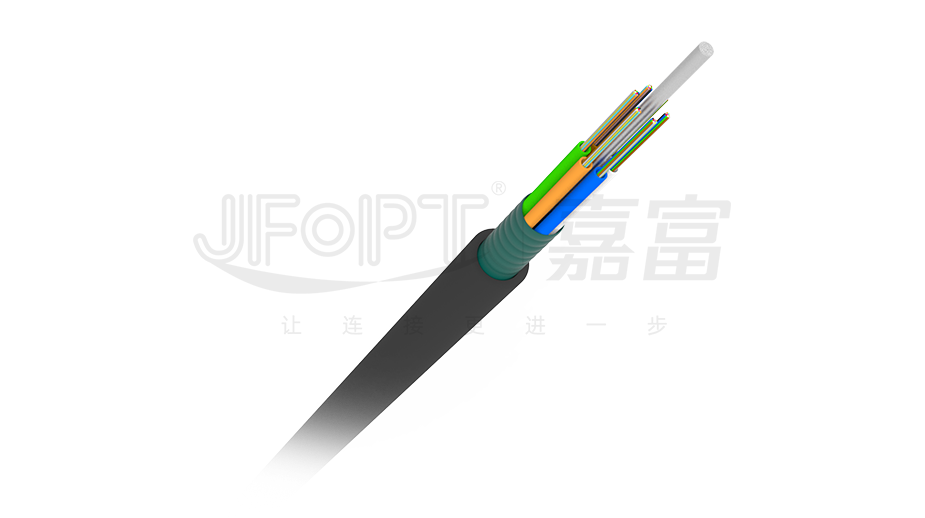

光纤常见的有4芯、12芯、48芯、96芯、144芯光缆。
![](/vancheerfile/Images/2024/7/20240701135621354.png)
4芯光缆的颜色排序:蓝、橙、绿、棕。
12芯光缆的颜色排序:蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青绿。
24芯光缆的颜色排序:由4个管组成,每个管有6芯,颜色分别是蓝、橙、绿、棕、灰、白。
48芯光缆的颜色排序:一般分为四束管,每束管12芯光纤,颜色分别是蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青绿。
96芯光缆的颜色排序:有两种方式:
12管,每管8芯,颜色依次为蓝、橙、绿、棕、灰、白、红、黑。
8管,每管12芯,颜色依次为蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青绿。
144芯光缆的颜色排序:一般由12束管组成,每束管颜色按12芯的蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青绿排序。
这种颜色编码方式确保了每根光纤在多芯光缆中都有唯一的标识。
